點膠是一種以可控的方式對膠體進行準確分配的技能,在微電子封裝技能中起到了非常要害的效果。

跟著技能的變革,流體點膠開始了由觸摸式點膠向非觸摸式點膠的改變。噴發點膠與觸摸式點膠比較具有點膠精度高、速度快、不受空間束縛等優勢,為微電子封裝領域提供高速、高質量和低成本的流體點膠技能。噴發點膠技能代表著流體點膠技能的發展趨勢,在未來必然得到更廣泛的應用。

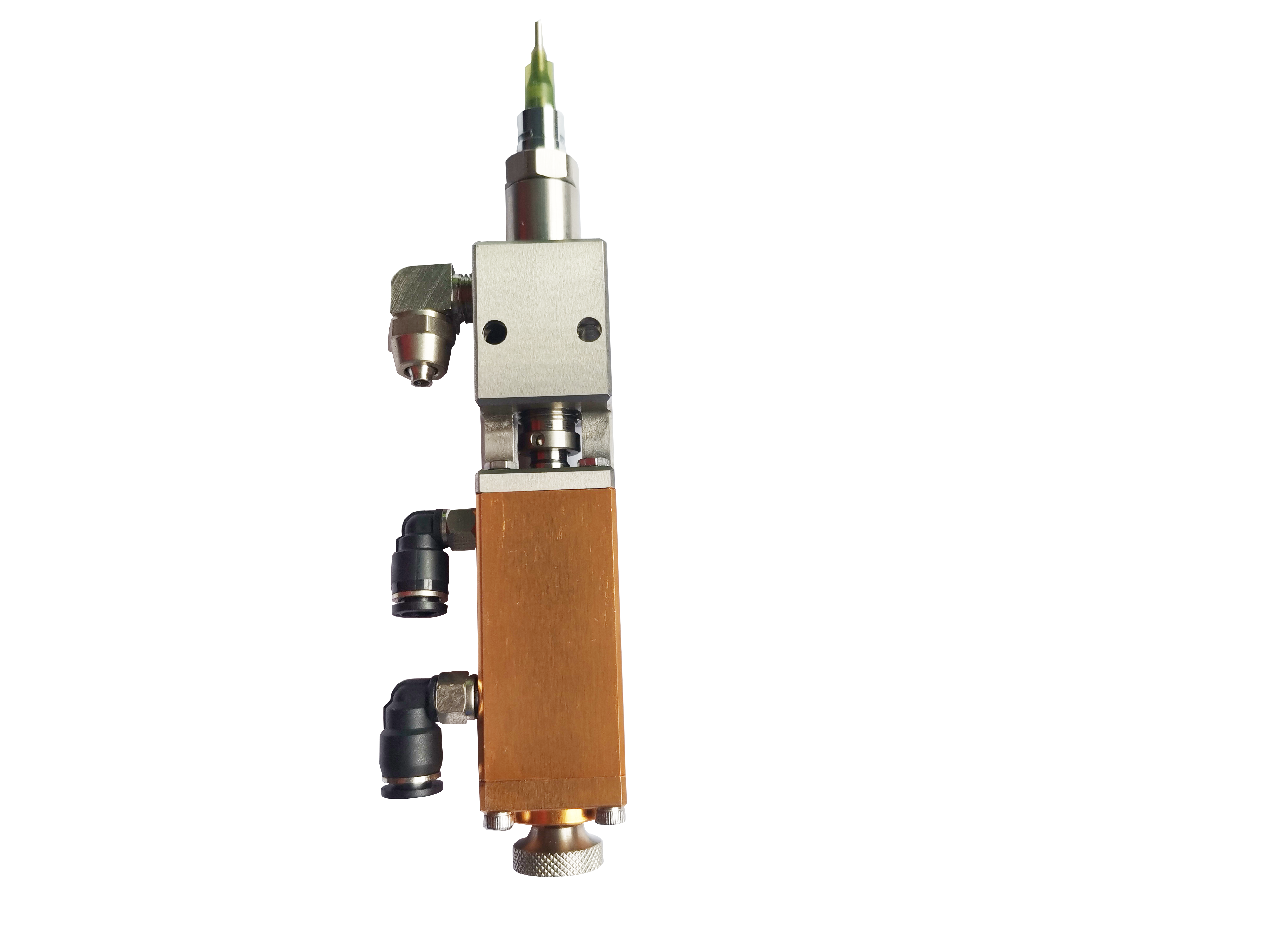

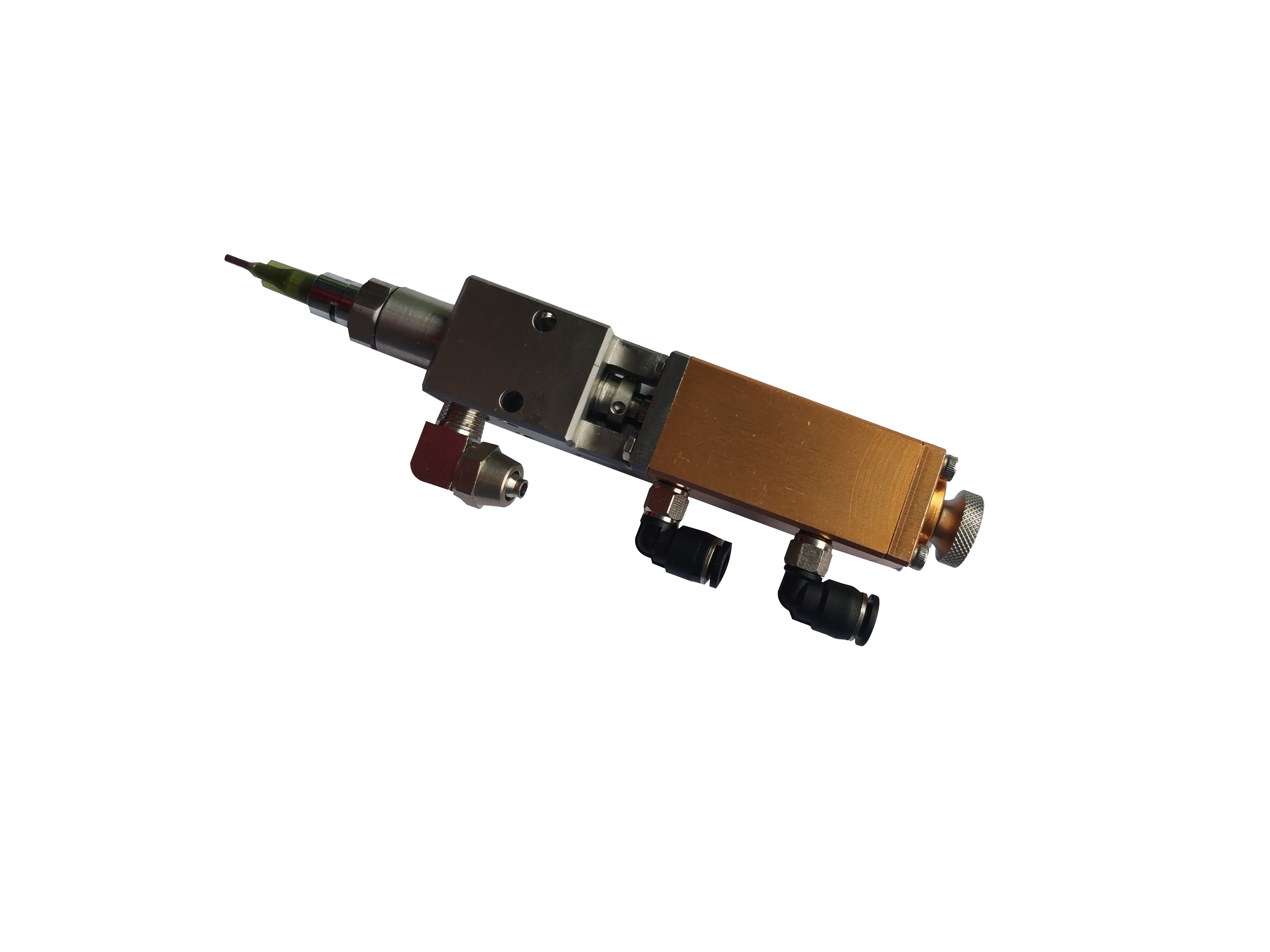

提出了一種運用壓電陶瓷作為驅動源的噴發式點膠閥,該點膠閥主要由一個壓電疊堆和杠桿式微位移擴大組織組成,接從理論和試驗兩方面臨該點膠閥進行了系統的研討。

首要對壓電資料和壓電疊堆的基礎知識進行了介紹,運用PST150/5/100壓電疊堆進行了位移特性測驗及剛度特性測驗。并從電學角度對壓電疊堆進行了建模。

再詳細地介紹了壓電噴發點膠閥的結構及作業原理之后,對膠液的流動特性進行剖析,建立噴發模型,探究膠液完成噴發的條件;對噴嘴處膠液流場進行仿真得到閥桿位移,膠液黏度和驅動壓力對噴發點膠的影響規律;對點膠閥的要害部件杠桿式微位移擴大組織進行了詳細的剖析,得出了該組織的擴大倍數、輸入剛度及輸出剛度的關系式。而且建立了噴發點膠閥的動力學模型,運用MATLAB及ANSYS軟件對該動力學模型進行了剖析。接下來依據微電子封裝領域中對點膠工藝的要求,制作了噴發點膠樣機,該點膠樣機包含壓電噴發點膠閥、三、維運動平臺、恒壓供氣系統、壓電陶瓷驅動電源、控制系統。詳細地描述了噴發點膠機各組成部分的規劃思路與完成辦法,成整個噴發點膠機的拼裝和調試作業。對點膠樣機進行了大量的試驗測驗,測驗了閥桿位移特性,噴發點膠閥的點膠速度，點膠精度以及膠點一致性。

測驗發現該點膠機極大點膠速度可達277點/秒,極小膠點體積為0.94ul
