在現在的微電子職業，技能創新引領著潮流的改變。特別是在消費電子類職業，產品體積越來越小，但其制造工藝的雜亂程度卻呈現出反比上升的趨勢。因而噴發技能因其高速度，高雜亂化，高精細度的特性其逐步顯示出它無法替代的優勢。

噴發技能的典型使用：

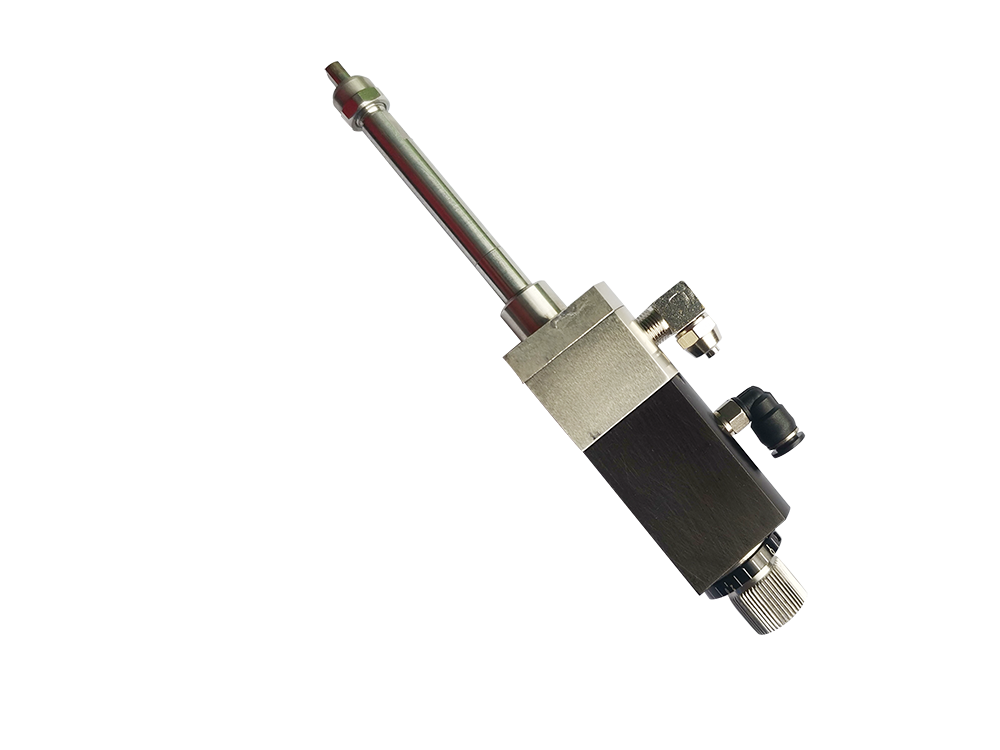

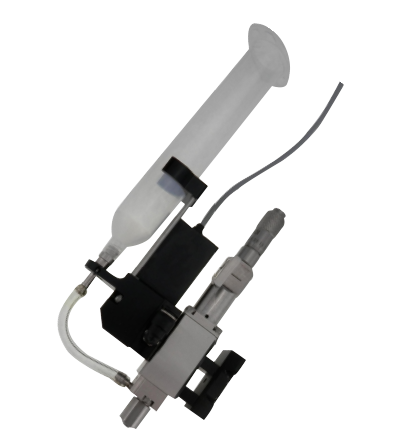

?SMA使用，在這類使用中需求在焊錫往后的PCB板上涂覆一層涂覆膠(三防膠）。噴發技能的優勢在于膠閥的噴嘴可以在同一區域快速噴出多個膠點，這樣可以確保膠體被更好的涂覆，并不影響先前的焊錫效果。

? 轉角粘結工藝，是指在將BGA芯片粘結到PCB板之前，將表面貼片膠(SMA）預先點在BGA粘結點矩陣的邊角。關于轉角粘結來說，噴發點膠的優勢便是高速度、高精度，它可以準確地將膠點作業到集成電路的邊際。

? 芯片堆疊工藝，行將多個芯片層層相疊，組成一個單一的半導體封裝元件。噴發技能的優勢在于能將膠水準確噴發到已拼裝好的元件邊際，答應膠水經過毛細滲透現象流到堆疊的芯片之間的縫隙，而不會損壞芯片側面的焊線。

? 芯片倒裝，即經過底部填充工藝給和外部電路相連的集成電路芯片、微電子機械系統（MEMS）等半導體器材供給更強的機械連接。準確、穩定的高速噴發點膠技能能給這些使用供給更大的優勢。

? IC封裝, 是指用UV膠將元件封裝在柔性或硬性板表面。封裝賦予電路板表面在不斷改變的環境條件所需求的強度和穩定性。噴發點膠是IC封裝的抱負工藝。

? 醫用注射器光滑，光學硅膠內窺鏡鏡頭粘接，UV膠針頭粘接，蛋白溶液精細分配等，這類對速度和膠點巨細有嚴格要求的使用，噴發技能都是很好的解決方案。

? 血糖試紙、動物用檢測試紙上噴涂生物資料、試劑，在將資料噴涂到試紙的過程中，噴發技能可以實現高速度、高精度和高穩定性。噴發技能還能防止操作過程中的穿插污染，因為閥體與基材表面全程無觸摸。

?LED職業使用：熒光層拼裝前在LED芯片上噴發膠水，LED封裝硅膠噴涂，COB多結封裝圍壩噴膠使用等。
