產品名稱：CY-C981 高速噴射閥

1.產品介紹

CY-C981 是一款中高粘度非接觸式噴射噴點閥，可廣泛應用于表面貼裝、導電膠順類膠粘、UV膠、底部填充膠、密封膠等各類膠水的可控流量、高速點膠作業。既能射入小到百微米的狹窄空間，也能在指定位置完成精準點膠，極小點孔徑0.2mm

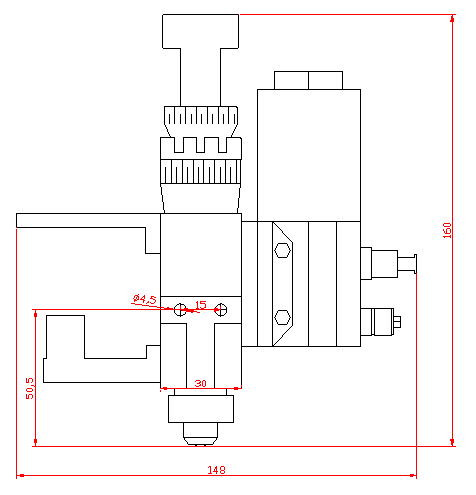

2.尺寸規格

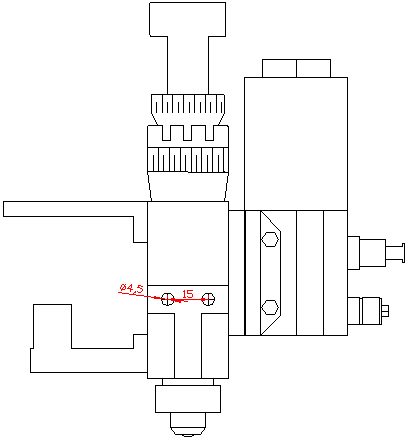

3.各部件說明

1.調節手柄

2.預緊刻度環

3.行程調節

4.行程調節刻度環

5.膠筒固定塊

6.閥體

7.進液組件

8.電磁閥

9.電磁閥固定座

10.噴嘴組件

11.外旋螺母

12.噴嘴套

13.噴嘴

使用方法

使用前的準備： 將合適規格、配置的CY-C981 噴射閥固定于運動平臺上，根據實際的應用情況安裝針筒、或壓力桶等供料器件，連接 上開閥氣壓氣管以及供料氣壓氣管。如有必要，安裝上加熱組件，并與控制器、機器連接好

在正式使用之前，檢查并確認氣路關閉，氣壓為0。膠閥控制器處于關閉狀態，在膠閥下面放一盛放殘液的盛料杯

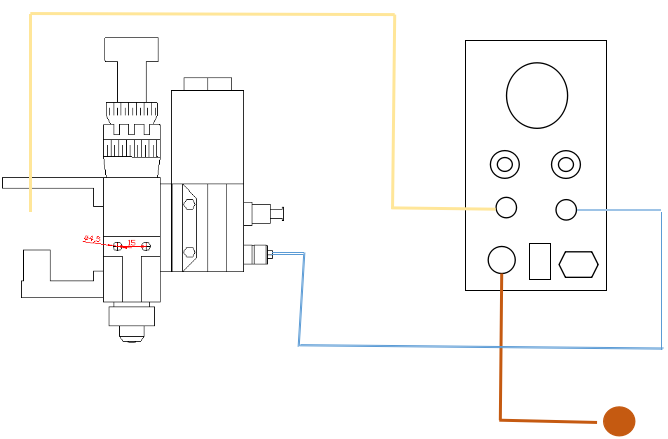

系統配置 ： 如下圖

操作過程： 設定開閥氣壓，保持開閥氣壓的連續供氣壓力至少在85Psi對于噴射的實現，膠滴的一致性都非常重要。流體的粘度，流變性能的差別以及打點參數的設置，對開閥氣壓的大小也不一樣。一般情況下，設定開閥氣壓在90~95Psi之間

一般工廠氣壓的波動較大，為保證開閥氣壓的連續供壓穩定性，需要接一增壓泵　注意使用潔凈、干燥、過濾后的空氣

設定供料壓力為15psi，根據流體的粘度以及膠量需求而有所不同，大致保持在10~20psi之間，預緊力和撞針是分開調整的，并有獨自的刻度指示。調節預緊力時，行程會隨之改變，而調節行程則不會影響預緊力。順時針旋轉預緊力增大，逆時針旋轉預緊力減小。一般情況下，預緊力刻度在10~20格之間。行程的大小影響膠滴的流量大小。

其中，逆時針旋轉行程調節手柄增加行程，順時針減小行程。每移動一格行程變化0.05

6.維修保養

CY-C981 噴射閥在每次使用完之后，需要進行適當?shù)那鍧嵄ｐB(yǎng)，以延長易損件及閥門的使用壽命，同時保證高效的點膠質量與致性。在長時間的使用之后，需要對膠閥進行徹底的維護保養

簡單清洗：CY-C981噴射閥的簡單維護，主要是針對與流體接觸部件的清潔，防止在長時間不使用之后，流體在管道 內固化、堵塞。清洗、維護步驟如下：

A.將噴射閥從固定面板上取下來，并移除與之相連的電磁閥信號線、開閥氣管以及供料桶、加熱塊等

B.逆時針旋轉預緊力調節座，連同行程 調節座一起擰松，或者直接擰下來，保證鎖緊螺母不在彈簧受壓狀態下擰下

C.使用扳手逆時針旋轉擰下鎖緊螺母

D.將嘴套、腔體、噴嘴以及噴嘴墊等零件從流體槽上小心取下 ，放入超聲波器皿中或者是定的溶劑中清洗。注意取下過程中腔體中的O型圈

E.使用M3內六角扳手將固定流體槽與閥體的四個螺絲拆下。并小心將流體槽取下

F.使用內六角扳手擰下固定于流體槽兩端的頂絲。然后用纏有無紡布的清潔棒蘸指定的清洗溶劑清洗流體槽左右通道，清洗完后將頂絲鎖，為防止漏膠，重新纏上生料帶

G.將裝有密封圈的襯套從閥體上取下，清洗密封圈，發現密封圈唇部有明顯變形或者漏膠，請更換此密封件

H.清洗完成后 ，請按照拆卸的反序組裝上，后面將行程調節座與預緊調節座擰緊并調節到合適的位置。

I.清洗完畢后，噴嘴及噴嘴墊等易損件不要直接安裝在閥上，應妥善單獨保管，以免膠閥不慎掉落或碰傷而損壞零件

7.注意事項

 噴嘴的清洗

CY-C981噴射閥在工作過程中，由于流體內顆?；蛘吖腆w雜質在噴嘴流道內的堆積，可能會導致噴嘴堵塞，從面無法出膠。此種情況下，請立即停止工作，將噴嘴取下，確認噴嘴堵塞。試用氣槍從噴嘴出膠端往上反吹，然后將零件放入裝有干凈的酒精中清洗，并確認噴嘴導通

膠量參數的設定:

1.在進行出膠量的調節過程中，有四個因素可以直接改變其大小，即供料壓力、膠閥行程、噴 嘴規格以及電磁閥的開間時間和打點個數

2.由于不同的應用場合，可能需要不同參數以及配件才能達到理想的產品效果，不建議盲目的改變其中一個參數

3.我們遵循使用極少的打點個數和極短的時間，生產極佳產品的原則

4.無限制的增加打點個數以及開閥時間，會加劇產品的磨損失效以及可能導致無法實現噴射點的效果

5.關于加熱塊： 在需要加裝加熱裝置的膠閥上，注意熱探頭與加熱塊的固定，使用前需要檢查，在使用過程中一旦發現松脫，請立即關閉溫控裝置

參數說明

注：以上所標YCX-C981噴射閥性能參數值是在特定壓力、流體參數條件下得出，實際應用中，根據實際的膠水特性與正值體的測量條件而定
